UFV-208A

根据电力系统对安全自动装置的需求,我公司成功地吸收原有的UFV系列装置的技术 精华,开发出UFV-208系列智能型稳定控制装置。该系列装置包括UFV-208A频率电压稳定控制装置,UFV-208C负荷联 切稳定控制装置,UFV-208F失步解列装置,UFV-208J备用电源自投装置四大类。分别提供频率电压稳定控制功能、跳 闸联切/过载联切等功能、失步解列功能,备自投功能等。

咨询电话: 0550-3211317

应用范围

UFV-208A 型频率电压稳定控制装置用于频率电压稳定控制,具有低频判断、低压判断、过频判断、过压判断等功能。

UFV-208A 型频率电压稳定控制装置基本型主要用于低频低压减载,也可用于低频解列和低压解列。该装置同时测量两段母线电压,配置低频8轮、低压8轮,可直接切除24 回负荷线路,低频减载和低压减载的每一轮都可以自定义出口,能够选切不同的线路。

主要特点

装置具有16轮输出,24付跳闸出口(每付出口包括2对空接点,分别作用于跳闸和闭锁重合闸)。低频减载、低压减载分别设置了5 个基本轮和3 个独立的特殊轮,装置的24 付出口可通过软件灵活地设定到相应的轮次。装置采用整体面板、全封闭4U机箱,强弱电严格分离,采用新型的背插方式,整合了灵活性和抗干扰性的特点,同时在软件设计 上采取了有效的抗干扰措施,因此装置具有很强的抗干扰和抗电磁辐射的能力。具体特点如下:

1.结构合理:结构上采用改进的背插式4U结构,既保留了背插式机箱进出线分离的抗干扰特点,又具有维护的灵活性。通过合理的安排布局,在单层4U机箱内,不仅可以方便的完成进出走线,而且非常小巧美观。

2.速度快:装置内主CPU采用最新一代的RISC架构的32位处理机,不仅处理速度快,而且内存空间大,可以访问的内容多。

3.精度高:硬件上采用16位A/D转换芯片,不仅采样精度提高,采样速度也更快,为多种算法提供了硬件保证。该A/D转换芯片采用差分输入,将多达6路的采样保持转换整合,具有很高的硬件可靠性。

4.出口多:装置提供16轮输出,24付出口。24付出口则可以通过软件灵活设定到任何一轮或几轮输出上。

5.记录信息多:装置硬件上具有大容量存储设备,可以记录大量数据。软件上具有完善的事件记录报文处理,可至少保存最新10次动作报告及其详细的故障录波报告,动作报告和数据在装置掉电后也保证不会丢失。

6.模拟量输入多,通信能力强大:一层4U机箱在保持出口不变的情况下可以输入两段母线的三相电压(常规型)、四段母线的三相电压(适合于双母线双分段的情况)或接入 110kV两段母线和35kV(或10kV)两段母线的情况,也可以接入4条线路的三相电流和电压,并可以提供多个通信接口:232或485或以太网,通信规约采用DL/T667-1999(IEC60870-5-103标准)。

7.界面友好:采用多按键,方便柜前人机对话,采用长寿命宽温点阵式液晶实现汉字显示,使用中文打印报告,便于归档保存。

8.工艺完善:装置硬件由多个功能模块整合而成,而模块全部为大批量生产,使用多层板设计,元件焊接采用表贴工艺,调试全部使用调试软件,保证了装置的统一性和可靠性,同时缩短了生产定货周期。

9.设计可靠:在电路设计时,增加了多处抗干扰电路和可靠性电路,保证了装置的可靠运行。

10.软件灵活:采用模块化编程方法,软件扩充灵活,可靠性高;同时根据硬件特点,改善了大量算法,对数据的分析处理能力更强。

11.通信方式多:装置具有多种通信方式,方便与监控通信或组网。配置有多个串行通信接口,以太网接口等。对厂站监控系统通信支持电力行业标准DL/T667-1999(IEC60870-5-103标准)的通信规约。

12.试验方便:装置留有进行模拟试验的接口,结合试验仪可以方便的进行各种试验,解决了自动装置试验的困难。

装置的主要功能

1. 测量装置安装处母线电压、频率及电压和频率的变化率。

2. 在电力系统由于有功缺额引起频率下降时,装置自动根据频率降低值切除部分负荷,由于有功功率过剩出现频率上升时装置自动根据频率升高值自动切除电厂的部分机组,使系统的电源与负荷重新平衡。

3. 当电力系统功率缺额较大时,本装置具有根据df/dt 加速切负荷的功能,在切第一轮时可加速切第二轮或二、三两轮,尽早制止频率的下降。

4. 在电力系统由于无功不足引起电压下降时,装置自动根据电压降低值切除部分电力用户负荷,确保系统内无功的平衡,使电网的电压恢复正常。本装置根据电压切负荷的出口与根据频率切负荷的出口可以相互独立。

5. 当电力系统电压下降太快时,可根据du/dt 加速切负荷,尽早制止系统电压的下降,避免发生电压崩溃事故,并使电压恢复到允许的运行范围内,保证电压稳定。

6. 本装置具有独特的短路故障判断自适应功能,低电压减载的整定时间不需要与保护动作时间相配合,保证系统低电压时快速动作,短路故障时可靠不动作。

7. 本装置设有根据df/dt、du/dt 闭锁功能,以防止由于短路故障、负荷反馈、频率或电压的异常情况可能引起的误动作。具有PT 断线闭锁功能。

8. 本装置还可用于低频解列、低压解列。

9. 装置具有事件记录、数据记录、自检、打印、异常报警等功能。

10. 装置具有与外部监控系统进行通信的功能,可以与故障信息系统、变电站监控系统相连接,装置能提供多种多个独立的通信接口如RS232/RS485/以太网等,通信规约采用IEC60870-5-103规约。

11. 装置具有对时功能,具备软件对时和GPS脉冲对时能力。

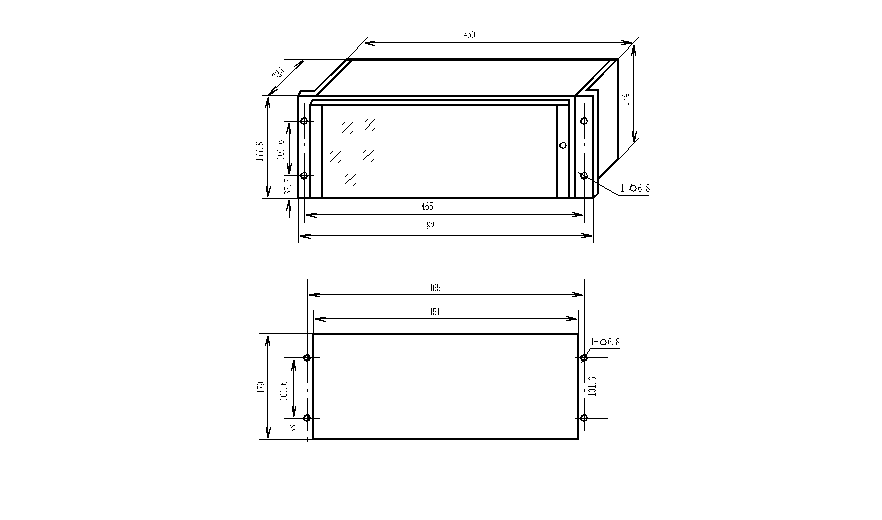

产品尺寸
